鋁合金擠壓機壓力知識及液壓閥在裝配中應該注意什么

更新時間：2017-12-29 08:02:28點擊次數：2870次字號：T|T

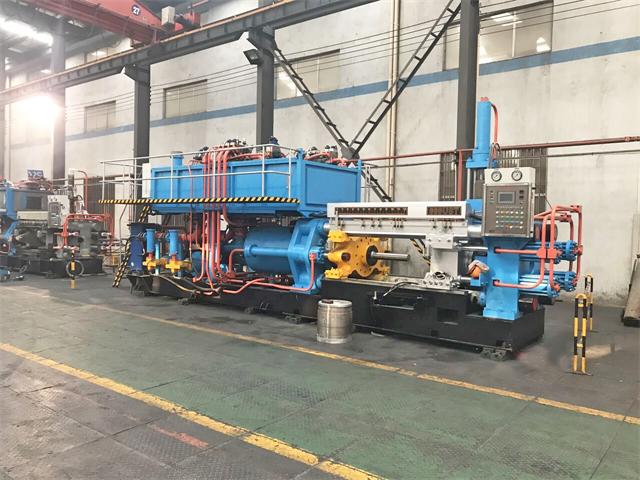

在工作中發現，鋁合金擠壓機其出現壓力問題的概率還是比較多的，這是因為，我們對其知識的掌握程度還不夠的原因造成的，因此，小編整理了一些關于擠壓機壓力相關的知識，來豐富我們對其的設備的認識，避免以后出現問題，不知道該如何有效解決。

一.擠壓機中系統壓力是怎么設定的？其鋁材擠壓機壓力低的話該怎么維修？

1）擠壓機中有很多系統，其壓力設定的話，首先要根據液壓原理圖進行分析，通常，油缸的運動取決于其動力與負荷的關系，簡單地說，即使有壓力但由于負荷大于功率，油缸同樣不會運動，設定建議：1、重新校對動力與負荷；2、檢查類似平衡閥（也有稱之為背壓閥），可將壓力設定21Mpa。

2）鋁材擠壓機壓力低的話該怎么維修？首先確定是不是液壓泵的問題，不是的話就查一下溢流閥，把壓力調節手輪旋緊。手動打一下溢流閥閥芯，看有沒有壓力，壓力設定21Mpa。

二.鋁合金擠壓機排氣壓力未達到就排氣了是什么原因？

看看什么方式控制排氣的，如果是用壓力繼電器的，可以適當調高一些，如果用壓力變送器的，在人機界面，修改調高排氣壓力即可。主要針對曾經正常的擠壓機，如果是新機即可能存在程序方面問題。建議：非專業操作擠壓機人員，不要亂改懂機器里的程序。

三.鋁合金擠壓機中MN這個字符代表什么單位？630噸擠壓機擠壓力是多少mn？

其1：MN是力的單位，MN字面上的意思就是“兆?！币簿褪恰?00萬?！?。1兆就是100萬。大致上是100噸力，其2：也就是說你那630噸擠壓機的擠壓力為6MN。就為6000000牛的力，當然數值越大擠壓力就越大，壓出來的東西就越規則。

四.擠壓機上的輔助泵沒壓力怎么回事?液壓閥在裝配中應該注意什么？

1）至于鋁擠壓機上的輔助泵沒壓力，我們需要給機器做個小檢查，1：確定油泵轉向是否正確，2：檢查溢流閥，檢查油路，看溢流閥是否起作用，3：檢查泵自身是否存在問題。如果檢查沒有什么異常，其聲音正常，可以試一下把溢流閥拆卸下來用柴油清洗下！用高壓氣吹下閥上的孔，特別要留意小的那些阻尼孔，很容易堵塞。有新的就換個試下。把舊的洗干凈放好可以下次用。

2）至于在裝配中應該注意什么，總結如下：1、密封圈一定要選對，包括類型、大小 2、裝配時候一定要干凈，不能污染閥體 3、密封圈方向要正確 4、密封圈裝配時候要放平，即不能偏裝。
